Yarım yüzyıldan fazla bir süredir yarı iletken endüstrisi basit bir kuralı izleyerek büyüdü: transistörleri küçültmek.Özellik boyutlarının küçültülmesi, daha yüksek performans, daha düşük güç ve transistör başına daha düşük maliyet sağladı.Ama bugün bu yol fiziki ve ekonomik sınırına ulaştı.Saf ölçeklendirme dönemi bitti ve yeni bir dönem başladı. yapısal yenilik ve 3D entegrasyon başladı.

Transistörün kendisi tam bir mimari devrim geçiriyor.Düzlemsel MOSFET'ten FinFET'e, GAA nanotabakasından CFET istiflemeye kadar her adım, küçülmeden küçülmeye geçişi temsil eder. transistörün üç boyutlu olarak yeniden inşası.Bu sadece kademeli bir iyileştirme değil; çiplerin performansı nasıl sağladığının tamamen yeniden tanımlanmasıdır.

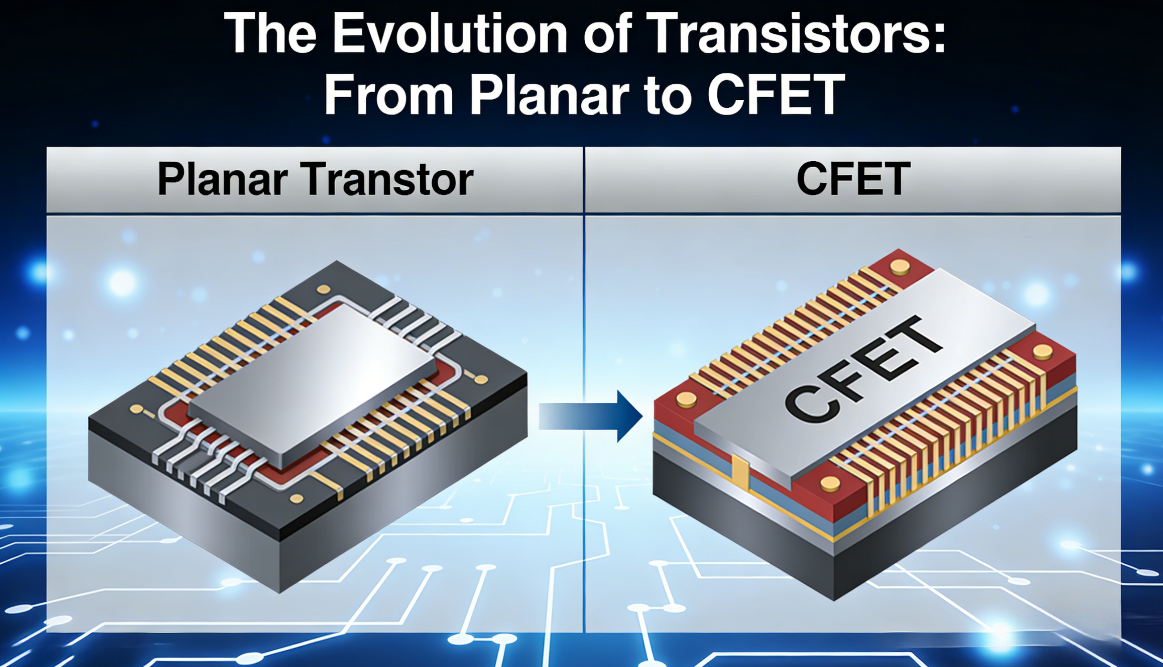

Dört Nesil Transistör Mimarisi

1. Düzlemsel Transistör (Geleneksel 2D)
Kapının kanalı yukarıdan kontrol ettiği klasik düz yapı.İlk günlerden itibaren 40 nm ve 28 nm'ye kadar hakim oldu.Boyutlar küçüldükçe kaçak akım ve elektrostatik kontrol çözülemez sorunlar haline geldi.

2. FinFET (3D Kapı Kontrolü)
Kanal, kapının üç tarafı sardığı dikey bir "kanat" haline geliyor.Bu, elektrostatik kontrolü önemli ölçüde geliştirir, sızıntıyı azaltır ve 7nm, 5nm ve hatta 3nm'ye kadar ölçeklendirmeyi mümkün kılar.FinFET, modern yüksek performanslı çip çağının temeli oldu.

3. GAA Nano Sayfası (Her Yerde Kapı)
2nm ve altında FinFET sınırına ulaşır.GAA, kanatçığı tamamen geçitle çevrelenmiş istiflenmiş yatay nanoteller veya tabakalarla değiştirir.Daha iyi kontrol, daha düşük güç ve daha yüksek tahrik akımı sağlar.GAA artık TSMC, Samsung ve Intel'de 2nm sınıfı çiplerin ana yapısı haline geldi.

4. CFET (Tamamlayıcı FET)
Bir sonraki sınır: NMOS ve PMOS'un dikey olarak istiflenmesi.CFET, iki transistörü tek bir kap alanına sığdırarak alanı önemli ölçüde azaltır ve yoğunluğu artırır.Bu, gerçek 3 boyutlu sistem entegrasyonunun devreye girmesinden önce, transistör ölçeklendirmenin nihai evrimsel sonudur.

Neden Tek Başına Ölçeklendirme Artık İşe Yaramıyor?

• Süreç maliyetleri her yeni düğümde katlanarak artıyor
• Kuantum sızıntısı ve fiziksel kısıtlamalar sınırları zorluyor
• Ara bağlantı gecikmesi ve güç tüketimi transistör hızını geride bırakıyor
• Büyük monolitik talaşlar düşük verim ve yüksek maliyetten muzdariptir

Endüstri şunu fark etti: Performans artık daha küçük transistörlerden gelmiyor.O geliyor daha iyi bağlantılar, daha akıllı mimari ve dikey entegrasyon.

Yeni Çağ: 3D İnovasyonun Üç Katmanı

Yarı iletken ilerlemesi artık 3 boyutlu tasarımın üç boyutuyla tanımlanıyor:

• 3D Transistör: FinFET, GAA, CFET – transistörün dikey olarak oluşturulması
• 3D Cihaz İstifleme: Mantıksal bellek, hibrit bağlama, SRAM yığınlama
• 3D Sistem Entegrasyonu: Chiplet, 2.5D/3D paketleme, aracı tabanlı entegrasyon

Birlikte şurayı oluştururlar: 3D×3D×3D çağ: transistör, cihaz ve sistemin hepsi üç boyutlu hale geliyor.

DTCO: Yeni Temel Yetkinlik

Ölçeklendirme sona erdiğinde, Tasarım Teknolojisi Ortak Optimizasyonu (DTCO) kritik hale gelir.Bu, mimarinin, transistör yapısının, metal yönlendirmenin ve paketlemenin baştan itibaren birlikte tasarlanması anlamına gelir.En güçlü şirketler artık sadece süreç liderleri değil, aynı zamanda sistem düzeyindeki entegratörlerdir.

Kablolama verimliliği, güç dağıtımı, termal tasarım ve bant genişliği yoğunluğu artık gerçek ürün performansını belirliyor.

Yapay Zeka Nihai İtici Güçtür

Yapay zeka ve yüksek performanslı bilgi işlem, benzeri görülmemiş bant genişliği, enerji verimliliği ve yoğunluk gerektirir.Bu gereksinimler geleneksel ölçeklendirmeyle karşılanamaz.Aşağıdakileri gerektirirler:

• Ultra yüksek bant genişliğine sahip bellek-bilgi işlem ara bağlantısı
• Operasyon başına olağanüstü enerji verimliliği
• Büyük paralellik ve yoğun entegrasyon

Yapay zeka, tüm sektörü saf ölçeklendirmeyi terk etmeye ve tam 3D heterojen entegrasyonu benimsemeye zorladı.

Sonuç: Gelecek Daha Küçük Değil, Daha Yüksek

Küçülen transistörlerin çağı soluyor.Yarı iletkenlerin geleceği cihazları küçültmekle ilgili değil; sistem oluşturmakla ilgili daha yüksek, daha yoğun ve daha akıllıca bağlantılı.

Planar'dan FinFET'e, GAA'dan CFET'e kadar transistör evrimini tamamladı.Bir sonraki savaş şu tarihte yapılacak: 3D entegrasyon, gelişmiş paketleme ve sistem düzeyinde tasarım.Yarı iletken liderliğinin önümüzdeki on yılına karar verilecek yer burasıdır.
