Frekans bantları 7–24 GHz aralığına geçtikçe sistem karmaşıklığı artık bireysel cihazlardan kaynaklanmıyor.Bunun yerine anten tasarımı, gelişmiş paketleme ve alanlar arası sistem işbirliği, performans sınırlarını belirleyen temel değişkenler haline geldi.

6G FR3 bandına ilişkin teknik raporlar incelendiğinde net bir dönüm noktası ortaya çıkıyor: iletişim sektörü, frekans bandı yarışması için sistem yeteneği yarışması.

5G çağında tartışmalar, 6 GHz altının yeterli olup olmadığı veya milimetrik dalganın ölçeklenip ölçeklenemeyeceği üzerine yoğunlaşıyordu.6G için konuşma temelden değişti.7–24 GHz'i kapsayan FR3 bandı, mükemmel olduğu için değil, bant genişliği, kapsama alanı ve maliyeti dengeleyen tek gerçekçi seçim olduğu için merkez sahneye taşındı.Ancak bu denge neredeyse tüm sistem zorluklarını tek bir mimaride topluyor.

Daha derin içgörü daha da netleşiyor: FR3'ün asıl zorluğu hiçbir zaman frekansın kendisi olmadı; antenden RF ön ucuna ve sistem tasarımına kadar tam mimari yeniden yapılanma oldu.Anten sayıları arttıkça, spektrum parçaları ve güç ve termal limitler daraldıkça ayrık bileşenlere ve modüler montaja dayalı geleneksel yaklaşım kırılma noktasına ulaşıyor.

Bu artık daha fazla PA eklemek veya filtreleri değiştirmek meselesi değil. Tüm kablosuz sistemin sıfırdan yeniden tasarlanması gerekiyor. Raporun temel mesajı budur.

Temel Mesaj

6G FR3 bandı (7–24 GHz), antenden RF ön ucuna kadar uzanan heterojen entegrasyon yoluyla yüksek kapasiteli kablosuz iletişim ve kullanıcı ekipmanı dağıtımı sağlar.

FR3: 6G Performansı ve Maliyeti için Dengeli Bant

FR3, benzersiz stratejik değeriyle 6 GHz Altı (FR1) ile milimetre dalga (FR2) arasında orta noktada yer alır:

• FR1'den daha geniş bant genişliği, daha yüksek veri hızlarını destekler
• FR2'den daha iyi yayılma, dağıtım maliyetini düşürme
• Ölçeklenebilir kapasite için devasa MIMO'yu etkinleştirir

FR3, 6G'nin hem yüksek kapasite hem de gerçekçi konuşlandırılabilirlik sunması için gereklidir.

Temel Çatışmalar: Parçalanmış Spektrum ve Patlayan Sistem Karmaşıklığı

FR3, sistem düzeyinde ciddi zorluklar getirir:

• Süreksiz bantlar ve küresel spektrum parçalanması
• Hücresel, Wi-Fi ve uydu sistemlerinin bir arada bulunması
• Aşırı doğrusallık ve güç gerektiren yüksek dereceli modülasyon ve devasa MIMO
• Mobil cihazlarda aşırı anten alanı kısıtlamaları

Daha zengin spektrum, daha yüksek karmaşıklık anlamına gelir ve tam bir RF mimarisinin yeniden oluşturulmasını zorunlu kılar.

Anahtar Yol: Ayrık'tan Sistem Düzeyinde Entegrasyona FEM Evrimi

Rapor, iki mimari yönelimle FEM'in (Ön Uç Modül) yeniden yapılandırılmasını FR3 için temel çözüm olarak tanımlıyor:

1. FR1 benzeri mimari (hüzme oluşturma olmadan)
– Basit yapı, kolay entegrasyon
– Düşük kazanç, yüksek ekleme kaybı

2. FR2 benzeri mimari (hüzmelemeli)
– Daha yüksek sistem kazancı (≈+3dB)
– Daha yüksek verimlilik ve daha düşük güç tüketimi
– Daha geniş alan ve daha yüksek tasarım karmaşıklığı

FR3, düşük frekanslı düşünceden milimetrik dalga sistem tasarımına doğru evriliyor.

Gerçek Darboğaz: Anten, Paketleme ve Sistem Ortak Optimizasyonu

Raporda kritik bir tespit vurgulanıyor: FR3 başarısı şunlara bağlıdır: anten ve sistem entegrasyonu, bireysel cihaz performansı değil.

En büyük darboğaz olarak anten entegrasyonu
Metal çerçeve, arka kapak, ekran altı çözümleri
FR1/FR2/FR3 arasında anten paylaşımı zorunlu hale geliyor
Gelişen AiD (Ekrandaki Anten) teknolojileri

Bağlantı ve ekleme kaybı
Antenden FEM'e giden yol kaybı: 0,5–3 dB
PA tasarımını ve sistem güç bütçesini doğrudan etkiler

Termal yönetim basıncı
PA bağlantı sıcaklığı 100°C'ye yaklaşıyor
Isı dağıtımı sistem düzeyinde bir kısıtlama haline gelir

RF sistemleri, saf devre tasarımından yapı, malzeme ve termal dinamikleri içeren çok disiplinli mühendisliğe doğru gelişmiştir.

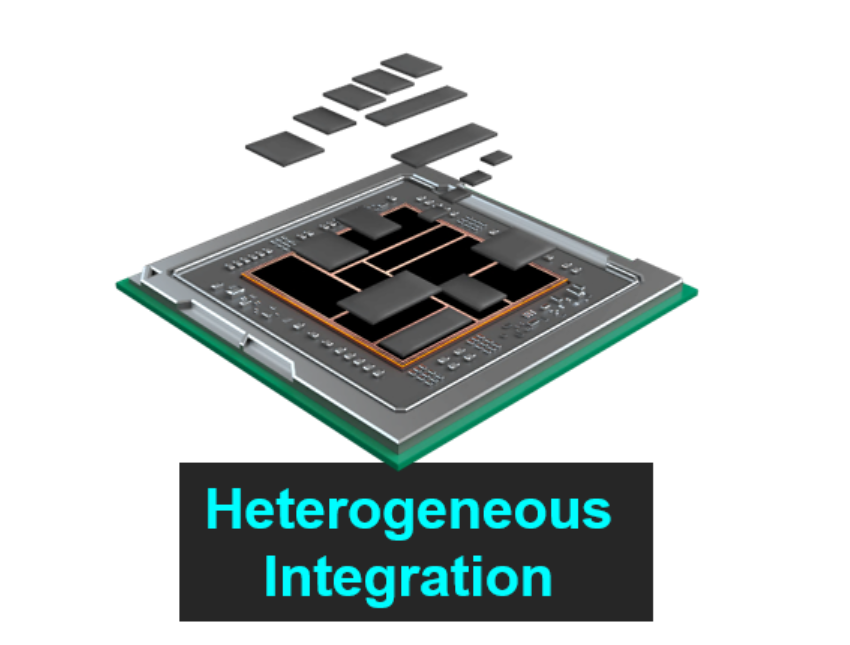

Nihai Çözüm: Heterojen Entegrasyon

Rapor, bu zorlukları çözmek için tek geçerli yol olarak heterojen entegrasyonu işaret ediyor.

Tüm sistemi kapsar:

• Aktif cihazlar: PA, LNA, hüzme oluşturucu
• Pasif cihazlar: akustik filtreler, IPD'ler
• Malzeme platformları: GaAs, GaN, CMOS, SiGe

Temel sektör trendleri:

• GaN-on-Si: güç ve maliyetin dengelenmesi
• Tek çipli FEM: daha yüksek entegrasyon
• IPD: yüksek Q pasif entegrasyon

FR3 yalnızca bir frekans bandı sorunu değildir. Sistem düzeyinde entegrasyonda tam ölçekli bir devrimi temsil eder.
